RODAMIENTOS

Los rodamientos se dividen en dos categorías principales :

rodamientos de bolas y rodamientos de rodillos.


Construcción de los rodamientos

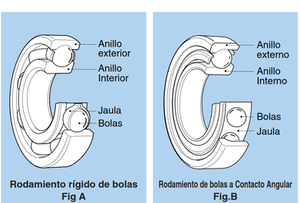

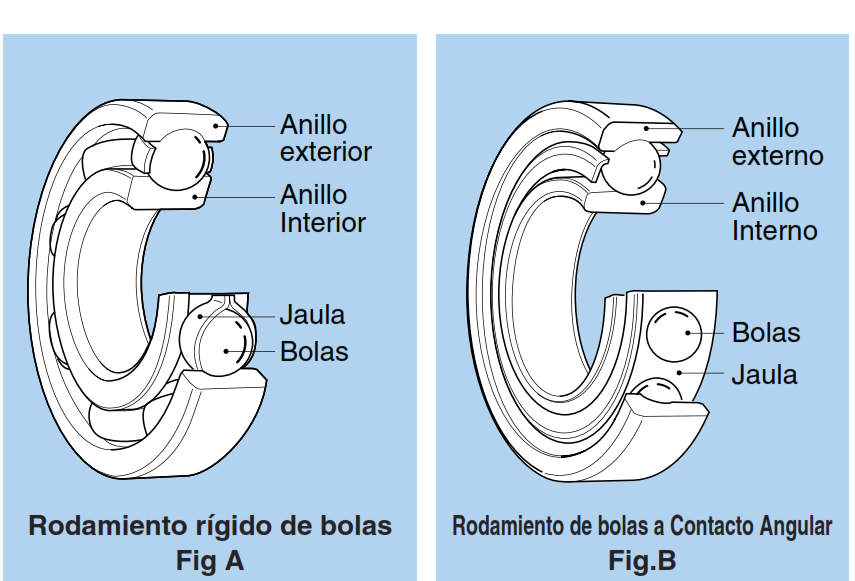

La mayoría de los rodamientos consisten de anillos con pistas (anillo interior y anillo exterior), elementos rodantes (pueden ser bolas o rodillos) y jaula. La jaula separa los elementos rodantes a distancias iguales, los mantiene en su lugar entre la pista interna y la externa, y les permite rodar libremente.


Pista (anillo interior y anillo exterior) o arandela La superficie sobre la cual giran los elementos rodantes se denomina "superficie de la pista". La carga que actúa en el rodamiento es soportada por esta superficie de contacto.



1) Generalmente el anillo interior se ajusta contra el árbol o eje y el anillo exterior se ajusta contra el alojamiento.

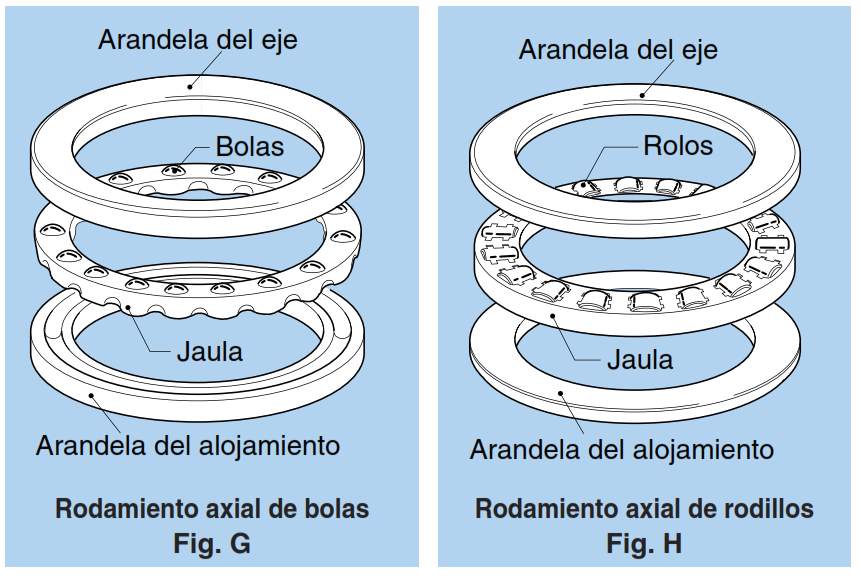

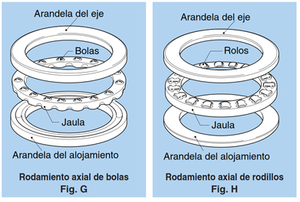

Nota 1: La pista de los rodamientos axiales se denomina "arandela"; el anillo interior se denomina "arandela del eje" y el anillo exterior es llamado "arandela del alojamiento"


Elementos rodantes

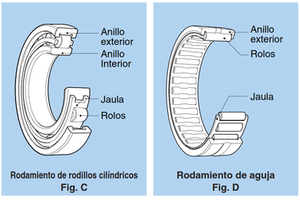

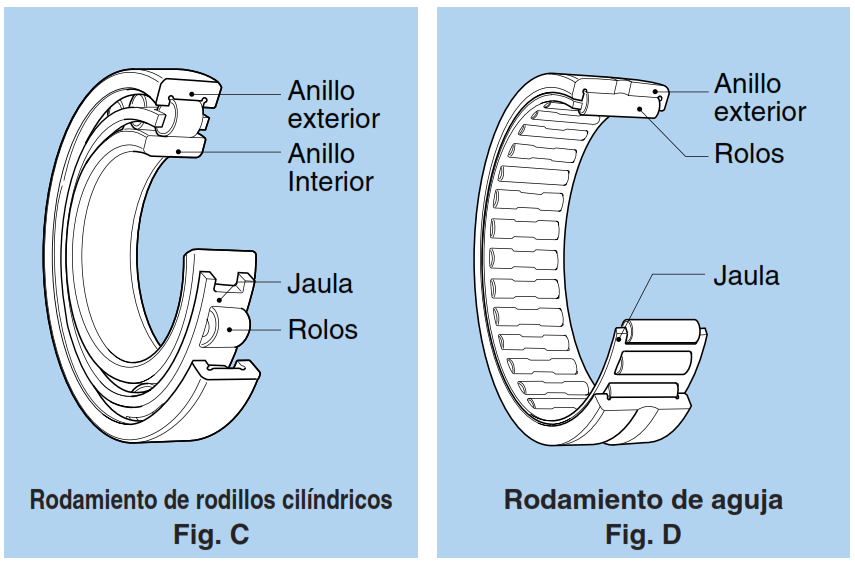

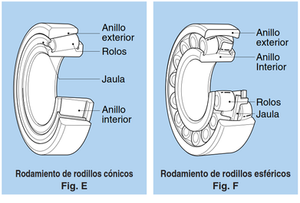

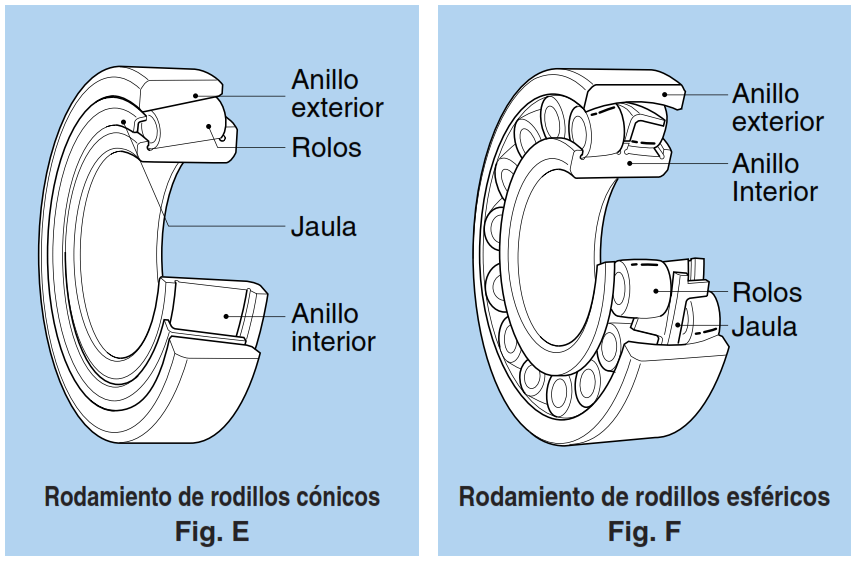

Los elementos rodantes se clasifican en dos tipos : bolas y rodillos. Los rodillos en varios tipos : cilíndricos, cónicos, aguja y esféricos.


Las bolas geométricamente entran en contacto con las superficies de la pista del anillo interior y exterior en un "solo punto", mientras que los rodillos presentan una "línea de contacto".


Teóricamente los rodamientos se construyen para permitir que los elementos rodantes giren orbitalmente, al mismo tiempo que giran sobre sus propios ejes.
